Настройка VPN сервера в Windows 2003

VPN PPTP-сервер для защищенного подключения клиентов может быть настроен на серверных версиях Windows 2000/2003. Он настраивается как сервер удаленного доступа (RAS-сервер) в службе RRAS (Маршрутизация и удаленный доступ)

Создание VPN сервера

1. Откройте службу "Маршрутизация и удаленный доступ" и зайдите в свойства сервера.
Маршрутизация и удаленный доступ

2. Выставите параметр "локальной сети и вызова по требованию", а также "сервер удаленного доступа"
VPN: свойства

3. Зайдите во вкладку "IP", выберите название внутреннего адаптера и создайте статический пул адресов отличного от внутреннего который будет присваиваться VPN клиентам.
RRAS VPN свойства IP
RRAS VPN Диапазон адресов

4. Далее во вкладке "PPP" снимите галку с "Многоканальные подключения"-это ускорит работу Интернета.
RRAS VPN Свойства PPP

5. Во вкладке "Журнал событий" выставите параметр "вести журнал всех событий"
RRAS VPN Свойства Журнал событий

Конфигурация портов

1. Зайдите в свойства "Порты". По умолчанию RRAS создаст 5 "PPTP" , 5 "L2TP" и 1 "Прямой параллельный". Для стабильной работы сервера рекомендуется удалить ненужные порты (прямой параллельный, L2TP, и.т.д.) и создать необходимое количество портов, их должно быть больше чем одновременных подключений.
RRAS VPN Конфигурация портов

RRAS VPN свойства порты

2. Удаляем порты WAN(L2TP)

3. Выставите необходимое число PPTP портов (число портов должно быть больше чем планируемых одновременных подключений)

RRAS VPN минипорт WAN PPTP

4. В итоге у Вас появится следующее окно

RRAS VPN свойства: порты

Конфигурируем NAT

1. Зайдите в "IP-маршрутизация" / "NAT-преобразование сетевых адресов". Если Вы собираетесь предоставлять доступ только по VPN соединению тогда удалите внутренний интерфейс, если нет тогда оставьте. Если вы используете Windows 2003 вам необходимо отключить basic firewall. Ее использование при наличии Traffic Inspector может привести к конфликтам. Для этого зайдите в свойства внешнего подключения и отключите.
RRAS VPN NAT

Далее вам надо добавить RAS интерфейс для этого в командной строке наберите "netsh routing ip nat add interface Внутренний (в английской версии windows "internal") private" см.рис. Кроме того очень полезно запретить привязку NetBios к интерфейсу Внутренний (internal), если он активен (см. выше). Это важно, если используется RAS-сервер для подключения диалапных клиентов (модемы или VPN) и поможет избавится от некоторых проблем при работе сервера в сети Windows. Если NetBios разрешен на этом интерфейсе, то сервер будет регистрировать свои NetBios-имена с IP-адресами всех интерфейсов, на которые есть привязка этой службы. Появление IP- адреса интерфейса Внутренний (internal) в этих регистрациях может привести к проблемам. Для этого редактором реестра в разделе HKEY_LOCAL_MACHINESYSTEMCurrentControlSetServicesRemoteAccessParametersIp добавляем параметр DisableNetbiosOverTcpip типа DWORD и значением 1. Службу надо перезапустить.

RRAS VPN netsh routing ip nat add interface

3. Автоматически появится RAS интерфейс
RRAS VPN интерфейс

Создание клиентов

1. Зайдите в "Управление компьютером", далее в "Локальные пользователи и группы", "Пользователи"

2. Создайте пользователя, имена пользователей должны совпадать с именами клиентов заведенных в ТИ, далее зайдите во вкладку "Входящие звонки".
RRAS VPN создание клиентов

Настройка VPN соединения

1. В группе "Политика удаленного доступа" зайдите в свойства "Разрешить доступ, если разрешены входящие подключения"
RRAS VPN соединение

2. Нажмите на кнопку "Изменить профиль..."
RRAS VPN свойства доступ

3. Зайдите во вкладку "Проверка подлинности"
RRAS VPN ограничение по входящих звонкам

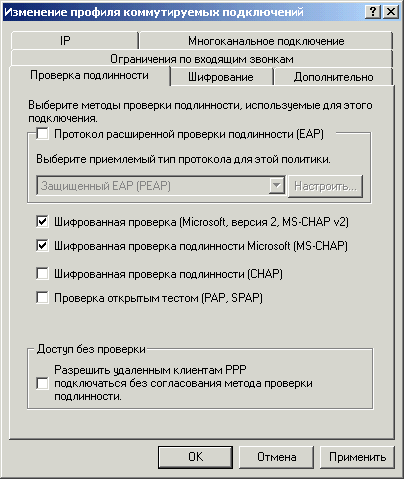

4. Оставьте два параметра проверки подлинности MS-CHAP для ОС Windows и CHAP для других ОС.

RRAS VPN проверка подлинности

5. Далее зайдите на вкладку "Шифрование", выберите параметры шифрования. Все произведенные настройки должны быть идентичны, при настройке VPN соединения у клиентов.
RRAS VPN шифрование

Перезапустите сервер.
